Protection d'un transformateur
07/09/2000
 Patrick ABATI
Liste des cours

    L'alimentation du primaire d'un transformateur, sous sa tension nominale, s'accompagne d'un régime transitoire pendant lequel l'intensité du courant appelé peut prendre des valeurs très supérieures à celle de l'intensité nominale.

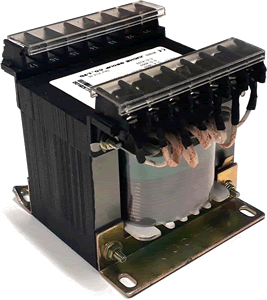

transformateur

v1 = n1 . dphi /dt et v1 = VM . sin omega .t
le flux phi est un terme en " - cos omega .t " donc déphasé de 90° en arrière de la tension v1.

Le flux est donc maximal lorsque la tension est nulle :

sinus                                               transformateur


    La valeur de crête de la première onde de courant peut atteindre 25 fois le courant nominal, puis ce courant s'amortit au bout de quelques périodes. L'appareil de protection doit éviter tout déclenchement intempestif. On utilise des disjoncteur magnétothermique avec déclencheurs de type D ou K (fort appel de courant), des disjoncteurs sélectifs (temporisés) ou des fusibles de type aM très fortement sur calibrés (4 fois le courant nominal).

pdf

Télécharger le document concernant:

  • la protection des transformateurs et de leur ligne
  • le dimensionnement d'un transformateur
