Routeur IP sur Bus EIB/KNX
24/08/2005
 Patrick ABATI
Liste des cours

N146

Le module utilisé est le Routeur IP N146 de Siemens
Prix : 295€ HT au 01/06/05

La base de données ETS du seul module N146 peut être téléchargée ici

La base de données ETS des produits Siemens
peut être téléchargée ici (pour ETS2 au 18/03/05)

Son adresse MAC est : 00 0E 8C 00 82 E9
(inscrite sur le module)

Une alimentation supplémentaire est nécessaire :
Siemens N125/21 Prix : 154€ HT au 01/06/05

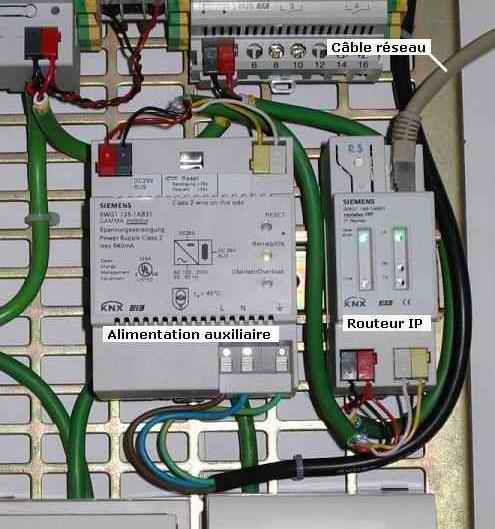

Les module N146 et N125 ont été ajoutés sur la platine d'essais (voir la photo)



 Schéma des liaisons

schéma



 Configuration du module

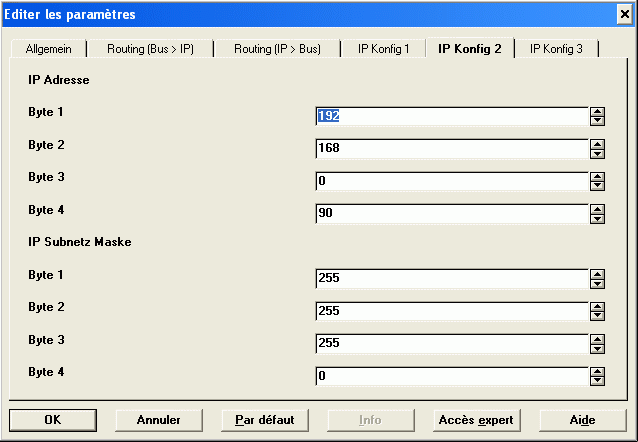

Le module a été configuré via le logiciel ETS (adressage manuel)
avec l'adresse 192.168.0.90 et le masque de sous-réseau 255.255.255.0

paramètres

Télécharger le programme ROUTER.PR2 (110 Ko)

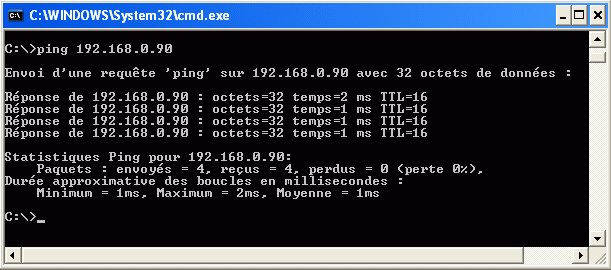

Un PING à l'adresse 192.168.0.90 permet de vérifier la connexion au réseau

ping

L'utilisation du logiciel Combridge Studio permet la gestion et la supervision d'une installation EIB/KNX
Guide d'installation rapide (pdf 1,1 Mo)



Documentation N146

Technical Product Information (pdf 180 Ko)
Manual (pdf 5,7 Mo)
Instructions for Installation and Operation (pdf 120 Ko)
Application Program Description (pdf 125 Ko)

Alimentation N125 doc1 (144 Ko) doc2 (580 Ko)
