La télévision est distribuée

  • par le réseau hertzien terrestre (bande 47 MHz à 862 MHz)
  • par le réseau câblé (bande 47 MHz à 862 MHz)
  • par le réseau satellite (bande BIS 950 MHz à 2150 MHz)
  • par le réseau téléphonique (TV sur IP)
télévision

VHF-UHF


La diffusion est faite en analogique sur le réseau Hertzien "classique" et quelques vieux satellites

Les nouveaux réseaux utilisent une diffusion numérique:


Un récepteur TV est, dans la plupart des cas, du type analogique, ce qui implique une démodulation et un décodage des signaux numériques, puis une modulation UHF-VHF, en amont du téléviseur

C'est le rôle des terminaux:



La télévision est intégrable au câblage VDI en paires torsadées, généralisé dans le secteur tertiaire, les hôpitaux, l'hôtellerie...

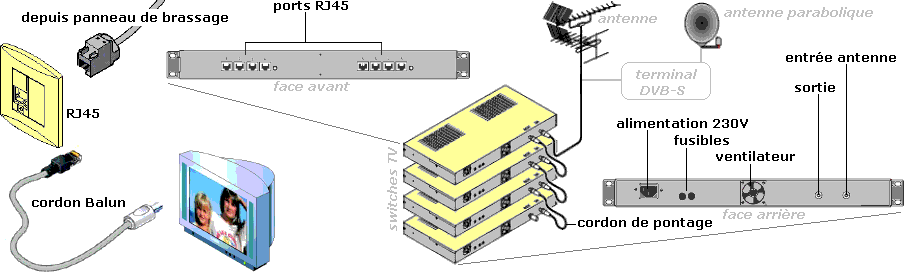

Le switch TV permet de transformer l'entrée coaxiale classique en plusieurs sorties RJ-45
Les switches peuvent être cascadés (évolution de l'installation)



switch


La norme qui régit l'audiovisuel est EN 90-125, bande de fréquence 5 - 862 MHz

catégorie de câblage bande fréquence
5 I, III, interbande 310 MHz
5e hyperbande 470 MHz
6 IV 614 MHz
7 V 862 MHz





La télévision sur IP

La ligne téléphonique est le support de 3 canaux distincts :

Un boîtier situé chez l'abonné permet de séparer ces canaux et de brancher séparément le téléphone, l'ordinateur et la télévision

L'ensemble des chaînes de télévision est acheminé jusqu'au DSLAM (Digital Subscriber Line Access Multiplexor) situé dans le répartiteur téléphonique, mais seule la chaîne sélectionnée par l'abonné est transmise sur sa ligne téléphonique
Le canal "télévision" est donc une voie essentiellement descendante

Les programmes sont codés au format TS (Transport Stream) et le flux est encapsulé dans une trame UDP pour être transporté
La compression est du type MPEG-2 ou MPEG-4

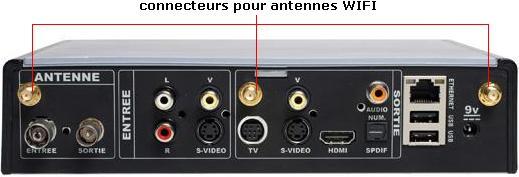

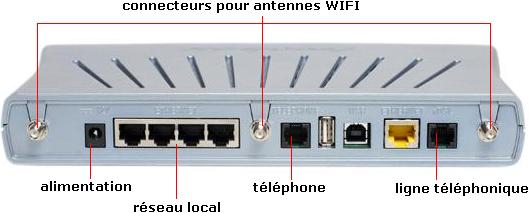

Exemple : Freebox V5 + décodeur enregistreur HD (disque dur 40 Go)

Freebox

 Freebox

Freebox

Freebox
 Décodeur

Freebox

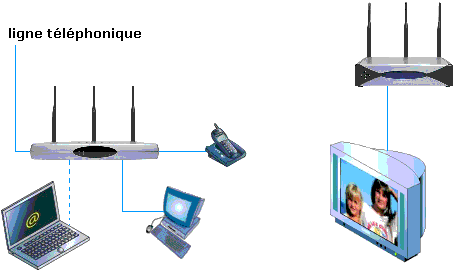

Schéma d'une installation

Freebox
